桌面式氮气回焊炉制程推荐如何匹配晶圆键合机？
桌面式氮气回焊炉制程推荐的核心在于精确控制氧气残留浓度（＜50ppm）与升温速率（≤3℃/s），以匹配wafer级bonder工艺中对热应力极敏感的特性。针对氮气回流炉工艺哪家好的选型困惑，关键在于验证设备能否实现真空-氮气多步切换及±1.5℃的温区均匀性，而非单纯比较峰值温度。
一、原理拆解：为何氮气制程是晶圆键合的关键？
1. 氧含量控制决定焊接可靠性
wafer级键合（如AuSn、CuSn焊料）对氧化层极其敏感。氮气回流炉中氧含量高于100ppm时，焊料表面氧化膜厚度增加至5nm以上，导致润湿角从15°劣化至35°以上，直接造成空洞率超标。
2. 温场均匀性影响键合应力分布
晶圆翘曲（warpage）与升温速率呈正相关。优秀的桌面式氮气回焊炉制程推荐方案能将升温速率控制在1.5~2.5℃/s区间，使8英寸晶圆中心与边缘温差≤2℃，避免因热膨胀系数失配导致的碎片或分层。
3. 气氛切换能力决定工艺窗口
针对不同焊料体系（如InP基光电器件需低温键合），设备需具备真空-氮气-甲酸多步切换功能。这里需重点考察氮气回流炉工艺哪家好，优秀的设备能在30秒内完成气氛置换，且不产生湍流扰动芯片位置。
二、实操步骤：桌面式氮气回焊炉制程推荐参数表

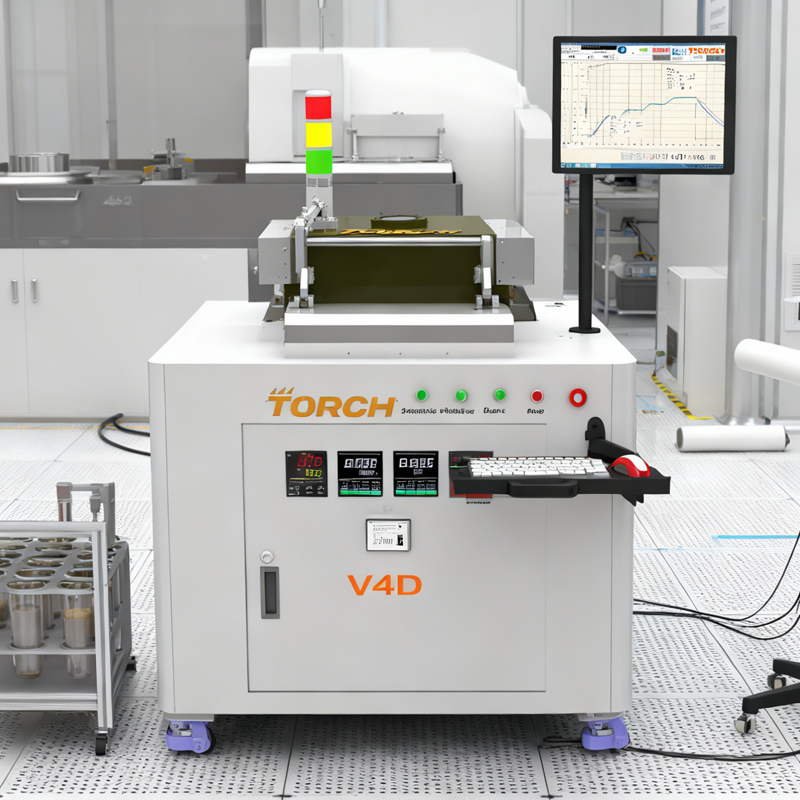

以下为8英寸SiO₂/Si晶圆AuSn共晶键合的典型制程参数（基于中科同志V系列真空回流炉验证数据）：
| 工艺段 | 温度(℃) | 时间(s) | 气氛(N₂流量) | 压力(mbar) |
|---|---|---|---|---|
| 预热段 | RT→150 | 120 | 20L/min | 1000 |
| 活化段 | 150→280 | 90 | 甲酸0.5L/min+N₂ | 800 |
| 共晶段 | 280→310 | 60 | N₂ 15L/min | 50（真空） |
| 冷却段 | 310→80 | 150 | N₂ 25L/min | 1000 |
操作要点：键合压力建议设定在2000~3000N（针对4英寸bonder夹具），保压时间与共晶段同步。若使用甲酸辅助，需确保炉膛内露点≤-40℃。
三、踩坑误区：三大常见错误操作
误区1：忽视氧含量实时监测
后果：仅靠氮气流量计判断气氛，导致氧含量实际超标，空洞率＞5%。
纠正：必须配置在线氧分析仪，并在工艺菜单中设定氧含量＞50ppm时自动报警暂停。
误区2：升温速率一刀切
后果：针对薄晶圆（＜200μm）仍采用5℃/s快速升温，引发晶圆翘曲甚至碎片。
纠正：根据晶圆厚度调整升温速率，薄片应降至1℃/s，并增加阶梯保温平台。
误区3：忽略冷却段气氛保护
后果：降温过程中氮气流量不足，导致焊料凝固时氧化变色，剪切力下降30%。
纠正：冷却段氮气流量必须高于预热段，且保证炉门密封圈完好。
四、拓展引导
如需获取更详细的桌面式氮气回焊炉制程推荐方案比对数据，或了解氮气回流炉工艺哪家好的横向评测，欢迎访问中科同志官网"工艺实验室"栏目，下载《晶圆级真空共晶焊接白皮书》。
