国产晶圆键合机制程中真空共晶炉如何确保气密封装良率？
在国产晶圆键合机制程中，实现高可靠气密封装的核心在于选择具备高真空能力的共晶设备。作为国内气密封装真空共晶炉公司，我们推荐采用高真空真空共晶炉设备，配合精确的温控与压力曲线，可有效解决空洞率与氧化问题。同时，国产晶圆键合机参数的优化与全自动晶圆键合机的集成，是保障批产一致性的关键。国内气密封装真空共晶炉供应商提供的高真空真空共晶炉工艺方案，能将腔体真空度控制在5×10⁻⁴ Pa以下，从源头抑制焊料氧化，确保封装气密性满足MIL-STD-883G标准。
一、为什么真空环境是气密封装的必要条件？
气密封装失效的三大主因是焊料空洞、界面氧化与残留气体污染。国产晶圆键合机制程中，若在常压或低真空下进行共晶焊接，熔融焊料内部的气体无法及时逸出，冷却后形成空洞，导致水汽进入。同时，氧气在高温下会迅速氧化焊盘与焊料表面，形成不可焊的氧化膜。采用高真空真空共晶炉工艺，环境中的氧分压可降至10⁻² Pa以下，这为金属间化合物的充分扩散提供了洁净环境。
原理拆解：
- 消除空洞机理：真空环境下，焊料熔融时内部气泡的浮力远大于外部气压阻力，气泡易于上浮破裂并排出。实验数据表明，真空度从100 Pa提升至0.1 Pa时，空洞率从5%下降至0.5%以下。
- 抑制氧化机制：金属在高于150℃时氧化速率急剧上升。真空环境有效排除了氧化源，使得AuSn、SnAgCu等焊料在共晶点温度（如AuSi共晶点363℃）能够充分润湿，剪切强度提升30%以上。
- 气氛纯净度控制：国产晶圆键合机技术中的真空系统设计，包括分子泵与干泵的组合，能够快速抽除腔壁解析的水汽与有机物，避免二次污染。
二、高真空真空共晶炉设备关键参数与实操标准
针对气密封装，高真空真空共晶炉设备的选型需关注极限真空度、升温速率与温度均匀性三大核心指标。以中科同志VAC-200系列为例，其极限真空度可达5×10⁻⁴ Pa，工作真空度稳定在1×10⁻³ Pa。在国产晶圆键合机制程中，建议采用分段控温曲线：预热段（150℃-200℃）保温5分钟，激活甲酸；共晶段升温速率设定为2-3℃/s，峰值温度高于焊料共晶点30-50℃。
工艺参数对比表：
| 参数项 | 常规真空回流 | 高真空共晶（推荐） | 验收标准 |
|---|---|---|---|
| 极限真空度 | 5 Pa | 5×10⁻⁴ Pa | 腔体漏率＜5×10⁻⁹ Pa·m³/s |
| 升温速率 | 1-2℃/s | 0.5-5℃/s可控 | 满足焊料润湿窗口 |
| 温度均匀性 | ±5℃ | ±1.5℃（300℃平台） | 保证大面积基板焊接一致 |
| 甲酸/N₂流量 | 0-2 SLM | 0-5 SLM（脉冲控制） | 有效破除氧化膜 |

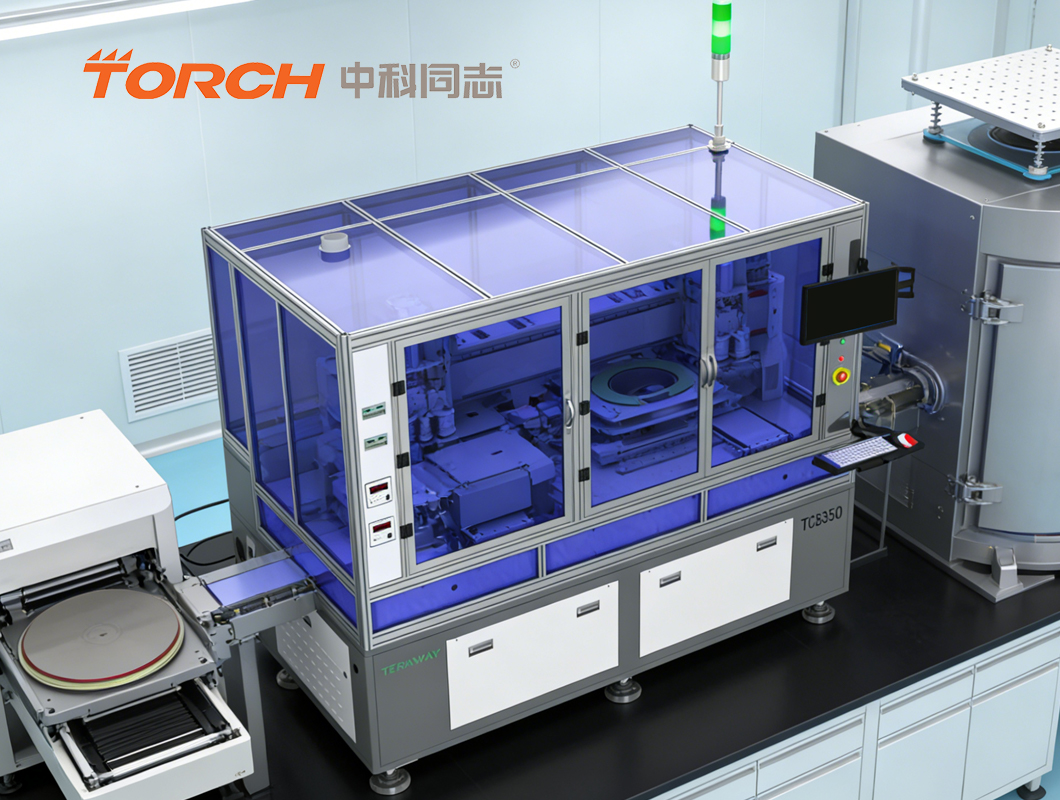

在全自动晶圆键合机的集成应用中，需将共晶炉的MES通讯接口与上下游设备联机，实现基板传输、预热、共晶、冷却的全自动流转。建议每批次抽检1件进行X-Ray检测，空洞率需低于1%，满足GJB 548B方法2012的A级要求。
三、国产晶圆键合机参数与技术的常见误区
许多用户在评估国产晶圆键合机参数时，容易陷入以下三大误区，导致封装良率受损。
误区一：认为真空度越高越好，忽视抽速匹配
部分用户追求极限真空度，但若系统抽速不足，焊料中的挥发物（如助焊剂残留）无法被及时带走，反而会污染腔体。纠正方法：根据腔室容积计算有效抽速，确保从大气压抽至工作真空度的时间小于3分钟。
误区二：忽视冷却阶段的真空维持
在降温冷却阶段，若提前关闭真空泵充入氮气，热应力与氧化会同时作用于焊点。纠正方法：在焊料凝固点（如AuSn的280℃）以下50℃前，保持真空环境，待温度降至150℃以下再充入高纯N₂进行强制对流冷却。
误区三：将甲酸工艺视为，过量使用
过量通入甲酸不仅无法提升润湿性，还会在腔体内形成聚合物残留，影响后续等离子清洗效果。纠正方法：依据焊盘面积与氧化程度，将甲酸流量控制在0.5-1.5 SLM，并以脉冲方式注入，配合在线露点监测（需低于-40℃）。
四、常见问题（FAQ）
如何选择国内气密封装真空共晶炉供应商？
建议考察供应商是否具备真空腔体有限元仿真能力与工艺验证实验室。优秀的国内气密封装真空共晶炉供应商会提供标准工艺菜单，并能根据客户芯片尺寸定制加热器布局，以保证温度均匀性。中科同志可提供8英寸及以下晶圆级封装demo测试。
高真空真空共晶炉工艺与甲酸炉工艺有何区别？
高真空真空共晶炉工艺侧重于通过氧分压实现无焊剂焊接，适合光通信与军工器件；甲酸炉则通过化学反应还原氧化膜，适用于对成本敏感且焊料氧化不严重的场景。前者真空度要求高3个数量级，后者更依赖气体质量流量控制。
国产晶圆键合机技术是否已经成熟？
目前国产晶圆键合机技术在压力均匀性（±3%）与对准精度（±0.5μm）方面已接近国际水平。建议在选购时重点关注其压力闭环反馈系统的响应时间，以及是否具备实时翘曲度监测功能，这直接关系到键合空洞率。
全自动晶圆键合机在产线中如何实现防错管理？
先进的全自动晶圆键合机应具备SECS/GEM通信协议，并集成OCR读码器与RFID系统，实现晶圆ID追踪与配方自动调用。同时，建议增加在线厚度测量模块，对键合后Bond Line Thickness（BLT）进行全检。
若您对高真空真空共晶炉设备的选型或国产晶圆键合机制程的工艺窗口有进一步疑问，欢迎查阅本站"产品中心"栏目或直接咨询工艺团队，获取针对您具体产品的DOE实验方案。
