氮气气氛真空共晶炉焊接功率器件如何选型？
氮气气氛真空共晶炉用于功率器件焊接，核心是保证腔体密封性与加热均匀性。建议重点考察真空共晶焊接炉的极限真空度（≤5×10⁻³Pa）和温控精度（±1℃），并关注真空共晶炉价格与腔体尺寸、加热方式的匹配度。中科同志推荐的方案是：IGBT模块选用平板加热+氮气微正压，真空度控制在100-300Pa，共晶温度设定高于焊料熔点30-50℃。
一、为什么氮气气氛对功率器件共晶焊接至关重要？
功率器件共晶炉采用氮气气氛主要有三个原因：
1. 防氧化保护：功率器件芯片背面金属化层（Ti/Ni/Ag）在300℃以上极易氧化，氮气置换后氧含量可降至50ppm以下，避免焊接界面生成氧化物导致空洞率升高。
2. 导热均匀性：氮气作为惰性介质，在腔体内形成对流循环，配合加热平台可减少边缘与中心的温差（控制在±3℃内），防止大面积焊料（如Sn96.5Ag3Cu0.5）出现局部未熔融现象。
3. 工艺窗口拓宽：氮气微正压（0.02-0.05MPa）可以抑制焊料中助焊剂挥发产生的气泡，配合真空回填程序，使空洞率从空气环境下的5%以上降至1.5%以下。

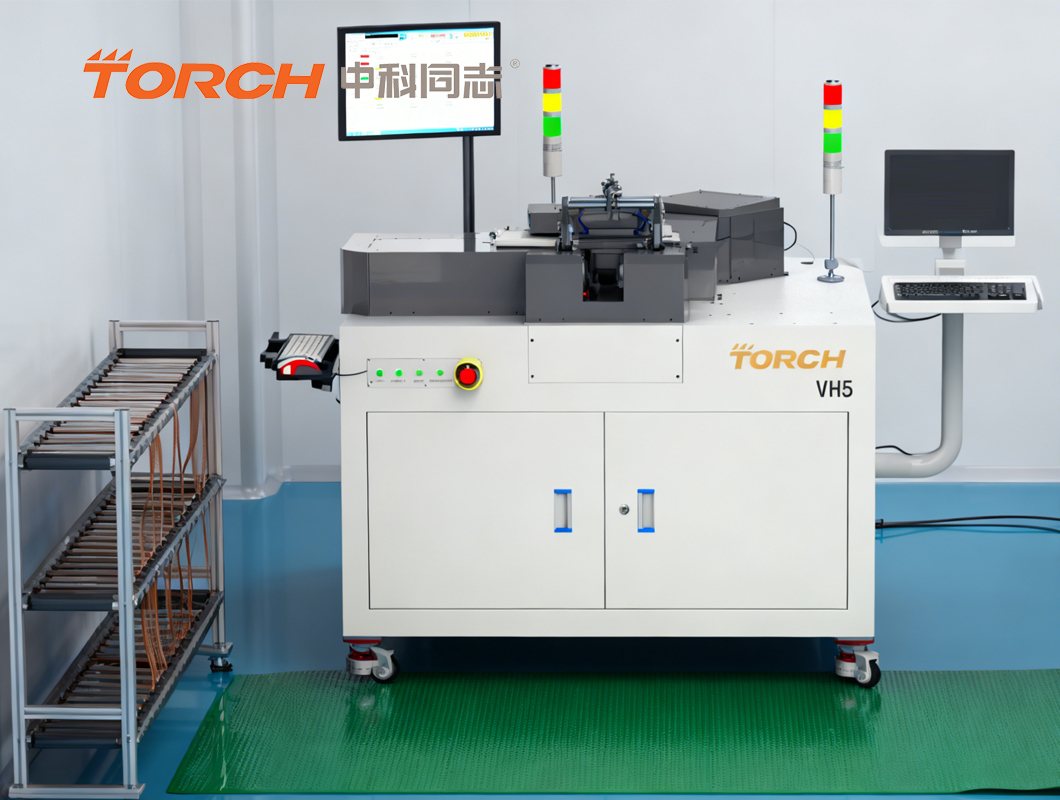

二、氮气气氛真空共晶炉的实操选型步骤与参数标准
根据功率器件封装产线的实际需求，选型可按以下四步执行：
步：明确焊接面积与产能，确定腔体尺寸。功率模块（如62mm×62mm基板）建议选择有效加热区≥300mm×300mm的炉膛，避免边缘效应。表1为不同规格炉型的参考参数。
| 参数项 | 实验室型 | 量产型 |
|---|---|---|
| 有效加热区(mm) | 200×200 | 400×400 |
| 极限真空度(Pa) | 5×10⁻³ | 1×10⁻² |
| 升温速率(℃/min) | 0-80可调 | 0-60可调 |
| 氮气流量(L/min) | 5-20 | 20-50 |
| 温度均匀性(±℃) | 1.5 | 2.0 |
第二步：确认焊接工艺曲线。以Au80Sn20焊料为例，峰值温度320-330℃，保温时间30-60秒，升温斜率2-5℃/秒，降温斜率≤3℃/秒。氮气气氛下需在150℃预排一次真空（真空度≤100Pa），再回填氮气至常压。
第三步：评估真空共晶炉价格构成。真空共晶炉价格主要受真空泵组（分子泵+干泵组合比油泵贵约8-12万元）、加热方式（红外灯管比热板贵约15%）、以及气氛控制系统（质量流量计+氧分析仪）影响。基础型约25-35万元，带自动上下料及闭环压力控制的高配机型在60-90万元区间。
第四步：验收测试。使用标准铜块（φ10mm×5mm）进行空洞率测试，要求X-Ray检测空洞面积比≤2%；同时做氮气置换效率测试，从常压抽至100Pa再回填氮气，循环3次后氧含量应≤100ppm。
三、氮气气氛真空共晶炉使用的常见踩坑误区
误区一：忽视氮气纯度。使用99.5%工业氮而非99.999%高纯氮，导致氧含量残留超标，焊接表面发黑。纠正：必须在气路加装纯化器（脱氧至≤5ppm）并在线监测氧含量。
误区二：真空度抽得越低越好。某些工艺（如铝碳化硅基板）在过高真空下焊料飞溅严重，形成锡珠短路。纠正：共晶阶段应回填氮气至100-300Pa微正压，而非保持高真空。
误区三：升温速率一味求快。升温过快（>10℃/s）导致功率芯片与基板热膨胀失配，产生裂纹。纠正：严格按焊料数据手册推荐的升温斜率（如SnAgCu体系≤5℃/s）设定程序。
四、拓展引导
若需进一步了解真空共晶焊接炉的工艺验证或获取典型功率器件焊接曲线，欢迎查阅中科同志官网"工艺应用"栏目下的IGBT模块共晶焊接案例，或直接咨询工程师获取设备选型报价单。
