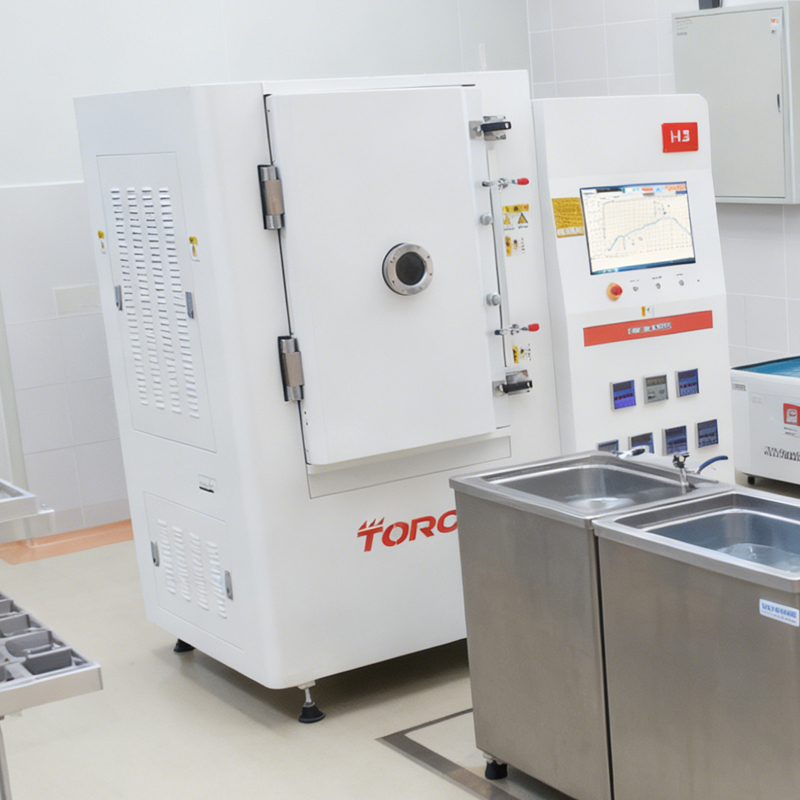

科研实验室真空共晶炉如何实现低空洞率银烧结？
科研实验室真空共晶炉配合碳化硅银烧结炉工艺，将空洞率控制在2%以下的核心在于“三段式动态真空+低压辅助烧结”。针对MiniLED与功率器件封装，建议烧结峰值温度280℃、压强30MPa、真空度低于5×10⁻³Pa，保温时间30分钟，即可稳定获得低空洞率真空共晶炉品质。
一、碳化硅银烧结空洞率高的原因拆解
1. 有机物残留：银浆中溶剂与粘合剂在200℃前未充分挥发，残碳在烧结界面形成气隙。科研实验室真空共晶炉需在150℃和200℃设置两个等温平台，各保持5-8分钟，确保排气彻底。
2. 真空度波动：真空度高于1Pa时，烧结体内闭孔无法消除。低空洞率真空共晶炉在升温段必须维持动态真空，且充氮回填时升压速率控制在0.1MPa/min以内，防止气氛扰动卷入气泡。
3. 压力施加时机偏差：压力过早施加会封闭排气通道，过晚则无法压实银层。MiniLED基板烧结时，应在温度达到250℃后开始施加30MPa压力，并保持至降温至150℃以下。
二、实验操作步骤与参数标准（含表格）
以下流程基于科研实验室真空共晶炉（型号：ZT-SL200）及配套碳化硅银烧结炉模块，适用于MiniLED倒装芯片与SiC MOSFET模块封装。
| 阶段 | 温度/压强 | 真空度 | 时间 | 气氛 |
|---|---|---|---|---|
| 预热排气 | 室温→150℃ | ≤10Pa | 10min | N₂吹扫 |
| 溶剂挥发 | 150℃恒温 | ≤5Pa | 8min | 真空 |
| 粘合剂分解 | 150→200℃ | ≤3Pa | 10min | 真空 |
| 低温烧结 | 200→250℃ | ≤5×10⁻³Pa | 15min | 真空 |
| 加压主烧结 | 250→280℃ | ≤5×10⁻³Pa | 30min | 真空+30MPa |
| 降温回填 | 280→100℃ | 回填N₂至常压 | 20min | N₂ |
若使用甲酸辅助工艺，可在200℃段通入甲酸蒸气（流量0.5L/min），有助于还原银表面氧化物，进一步提升结合强度。
三、常见踩坑误区与纠正
误区1：认为真空度越高越好，全程保持高真空。纠正：升温初期需适当通入N₂辅助排气，否则溶剂挥发过快易产生表面针孔。
误区2：忽略温度均匀性，仅靠加热板控温。纠正：科研实验室真空共晶炉需在样品区布置3点以上热电偶，温差控制在±3℃以内，否则MiniLED阵列边缘与中心空洞率差异明显。
误区3：直接按烧结曲线运行，不做预干燥。纠正：碳化硅银烧结炉工艺前应将涂覆银浆的基板在120℃烘箱中预干燥10分钟，可显著减少烧结过程中的气泡核形成。
四、拓展引导
如需了解更多关于低空洞率真空共晶炉在MiniLED或功率模块中的工艺参数定制，欢迎查阅本站“真空共晶工艺”专题栏目，或联系中科同志技术支持获取应用报告。
